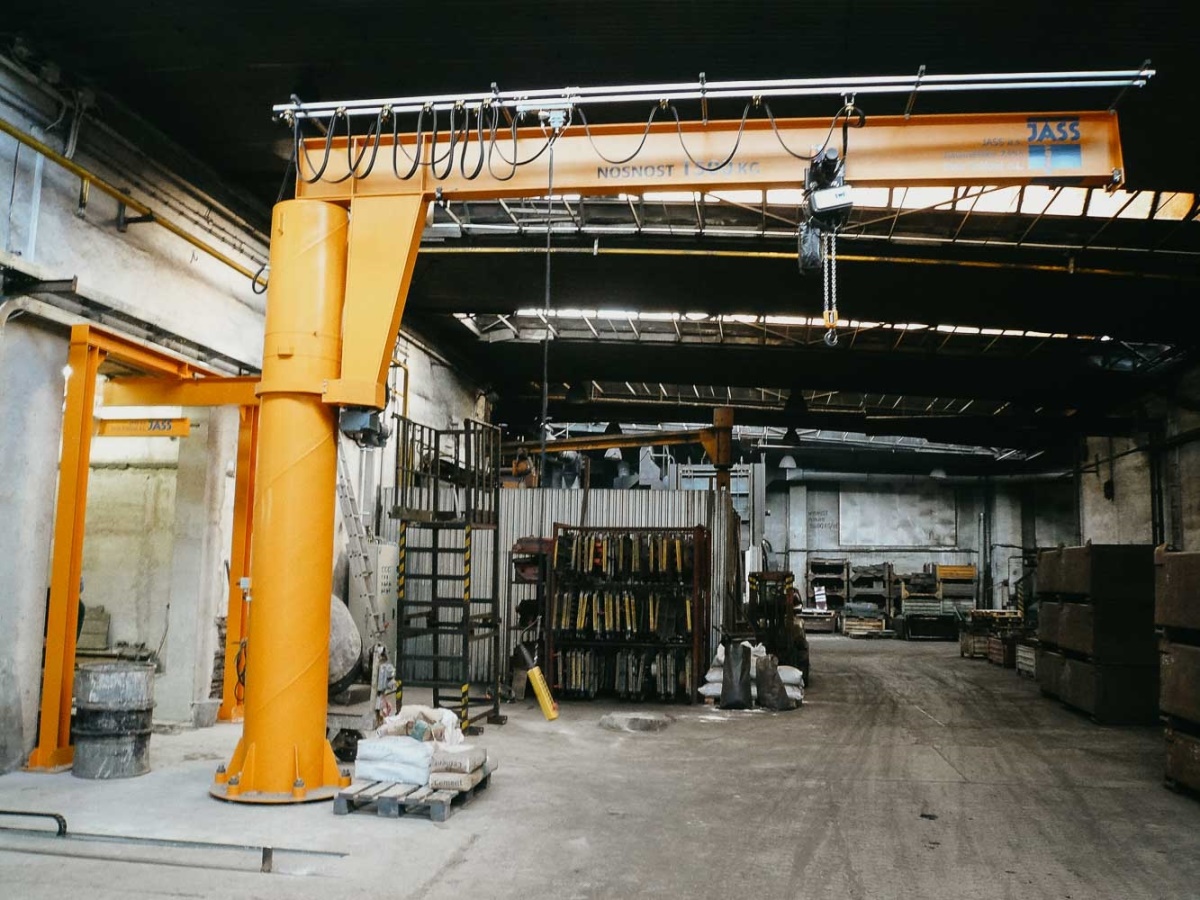

Otočné sloupové a konzolové jeřáby Meister
Otočné sloupové jeřáby provedení MEISTER jsou oblíbené především pro svoji vysokou nosnost kombinovanou s velkým dosahem ramene a úhel otáčení ramene 360°. Montáž přímo na únosnou podlahu pomocí roznášecích desek s využitím chemických kotev nebo do betonového základu.
Ramena jsou standartně vybavena elektrickými řetězovými kladkostroji LIFTKET maximální nosnosti do 5000 kg a pro nosnosti od 2000 kg do 20000 kg elektrickými lanovými kladkostroji SWF KRANTECHNIK. Pojezdy kladkostrojů a pohony zdvihů jsou dvourychlostní a otáčení ramen ruční nebo pro větší nosnosti a vyložení elektrické dvourychlostní.
Základní ovládání pomocí závěsného ovladače svěšeného z kladkostroje. Lze objednat provedení s nezávisle závěsným ovladačem nebo pro variantu s elektrickým otáčením ramene i rádiové dálkové AKERSTRÖMS.
Jeřáby se používají k jednoduché i nejnáročnější manipulaci s břemeny zavěšenými na háku pomocí vázacích prostředků, pomocí magnetů nebo vakuových manipulátorů a uplatňují se především u obráběcích strojů, u pálících automatů, v opravárenských dílnách a přístavech.
Provoz je možný v halách (INDOOR), nebo v otevřeném prostoru bez střechy (OUTDOOR).
| Nosnost | Klasifikace zdvihu | Rychlost | Maximální vyložení od osy otáčení | ||||||||||||||||||||
| Zdvihu | Pojezdu | m | |||||||||||||||||||||
| kg | FEM | ISO | m/min | m/min | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | ||
|
Řetězové kladkostroje
|
125 | 4m | M7 | 8/2 | 20/5 | ||||||||||||||||||
| 250 | 3m | M6 | 8/2 | ||||||||||||||||||||
| 500 | 3m | M6 | 4/1 | ||||||||||||||||||||
| 800 | 2m | M5 | 4/1 | ||||||||||||||||||||
| 1000 | 2m | M5 | 4/1 | ||||||||||||||||||||
| 1600 | 3m | M6 | 4/1 | ||||||||||||||||||||
|
Lanové kladkostroje
|
2000 | 3m | M6 |
4/1 resp. 5/0,8* |
20/5 resp. plynule do 20* | ||||||||||||||||||
| 2500 | 3m | M6 |
4/1 resp. 5/0,8 * |
||||||||||||||||||||
| 3200 | 2m | M5 |
4/1 resp. 5/0,8 * |
||||||||||||||||||||
| 4000 | 2m | M5 |
4/1 resp. 5/0,8 * |
||||||||||||||||||||
| 5000 | 2m | M5 | 5/1,25 resp. 5/0,8 * | ||||||||||||||||||||
| 6300 | 1Am | M4 | 4/0,7 | Plynule do 20 | |||||||||||||||||||
| 8000 | 3m | M6 | 5/0,8 | ||||||||||||||||||||
| 10000 | 2m | M6 | 5/0,8 | ||||||||||||||||||||
| 12500 | 1Am | M4 | 4/0,7 | ||||||||||||||||||||
| 16000 | 2m | M5 | 2,5/0,5 | ||||||||||||||||||||
| 20000 | 1Am | M4 | 2,5/0,4 | ||||||||||||||||||||
Ruční i elektrické otáčení ramene
Pouze elektrické otáčení ramene
* řetězové provedení resp. lanové provedení
